RESUMEN

El ETCO₂ ha sido utilizado por décadas como el estándar de oro en la intubación orotraqueal (cuantitativa o cualitativamente), parámetro de referencia e incluso meta en los manejos de patologías; a su vez, la curva de capnografía nos aporta gran información del paciente. Actualmente el ETCO₂ va más allá de limitarse a esto, considerándose parte del monitoreo hemodinámico avanzado, siendo de gran utilidad en el manejo guiado por metas, reanimación cardiopulmonar, estado ácido-base, gasto cardíaco, etcétera. Existen métodos denominados capnorrastreo (capnotracking) y capnodinamia, que se generan respiración con respiración interpretándose en un monitor de gasto cardíaco, ofreciendo variables dinámicas, siendo de gran utilidad en el contexto perioperatorio y manejo del paciente crítico.

ABREVIATURAS:

• CvCO₂ = contenido venoso de CO₂
• ETCO₂ = CO₂ al final de la espiración (End-Tidal CO₂ )
• GC = gasto cardíaco
• IC95% = intervalo de confianza de 95%
• OR = Odds Ratio (razón de momios)
• RCE = retorno a la circulación espontánea
• RCP = reanimación cardiopulmonar
• TET = tubo endotraqueal
• USPSTF = United States Preventive Services Task Force
• VCO₂ = producción de CO₂
• VO₂ = consumo de oxígeno

INTRODUCCIóN

En los últimos 25 años, el progreso en las técnicas para la medición del gasto cardíaco (GC) ha sido impulsado en gran medida por el potencial del monitoreo hemodinámico avanzado para brindar mejoras en los resultados de los pacientes en cirugía mayor.

Gran parte de este interés entre los clínicos e investigadores se relaciona con la administración juiciosa de líquidos intravenosos "dirigido por objetivos", a partir de nuestra comprensión de la relación entre el estado de volemia circulatoria y el volumen sistólico basado en la curva de Frank-Starling^(1,2).

Esto se manifiesta clínicamente como "respuesta a volumen", donde el gasto cardíaco puede aumentarse con una mayor precarga ventricular hasta un punto máximo que representa el estado de volumen "óptimo". Las posibles implicaciones clínicas de esto fueron expresadas por Bellamy, quien dibujó una curva de respuesta a volumen que relaciona la reanimación con líquidos y la perfusión tisular óptima para minimizar las tasas de complicaciones en los pacientes⁽³⁾.

A pesar del crecimiento de técnicas cada vez más modernas y disponibles, la medición del gasto cardíaco mínimamente invasivo en la monitorización rutinaria del paciente en cirugía mayor, específicamente en el paciente con trauma, sigue siendo relativamente pobre la evidencia demostrada, creando un tema de entusiasmo y constante investigación⁽⁴⁾.

HISTORIA DE LA CAPNOGRAFíA

La capnografía es una monitorización no invasiva de la ventilación que mide el dióxido de carbono exhalado por el paciente. Desde los primeros estudios clínicos realizados por Smallhout y Kalenda en los comienzos de los años 70, se ha venido empleando para monitorizar a pacientes intubados en el medio hospitalario, primero en Europa y posteriormente en los Estados Unidos. En 1991, la American Society of Anesthesiologists (ASA) considera que el estándar de atención en el quirófano es la monitorización conjunta de la capnografía y la pulsioximetría⁽⁵⁾. El American College of Emergency Physicians (ACEP) en 1995 indica el uso rutinario de la capnografía en el paciente intubado, tanto en el medio hospitalario como extrahospitalario⁽⁵⁾. La American Heart Association (AHA) recomienda su uso desde el año 2000 durante la parada cardiorrespiratoria y el tratamiento cardiovascular urgente, tanto intra como extrahospitalario⁽⁵⁾. En Europa, desde el 2002, la Intensive Care Society considera que la capnografía es un estándar de atención en el transporte del paciente crítico adulto en el Reino Unido⁽⁵⁾. Para el 2005, la European Resuscitation Council (ERC) recomienda su uso para verificar la correcta colocación del tubo endotraqueal (TET) durante el paro cardiorrespiratorio⁽⁵⁾.

APLICACIONES CLíNICAS BáSICAS DE LA CAPNOGRAFíA

Se utilizan diferentes tecnologías para monitorizar el ETCO₂:

• 1. Detectores colorimétricos, que son dispositivos simples que reaccionan químicamente con el CO₂, proporcionan valores semicuantitativos en un rango de tres colores de acuerdo con la concentración de CO₂ existente en la muestra de gas exhalado.
• 2. Los capnómetros representan la medida como un valor numérico de CO₂ exhalado, expresado en unidades de presión: Torr (mmHg) o % CO₂.
• 3. Los capnógrafos determinan los niveles de CO₂ y proporcionan una representación gráfica en forma de onda de los valores detectados (conocido como capnograma⁽⁵⁾, que puede representarse por su relación con la concentración de CO₂ basada en el volumen (capnografía volumétrica) o el tiempo (capnografía temporal).

ETCO₂ EN EL PACIENTE OROINTUBADO

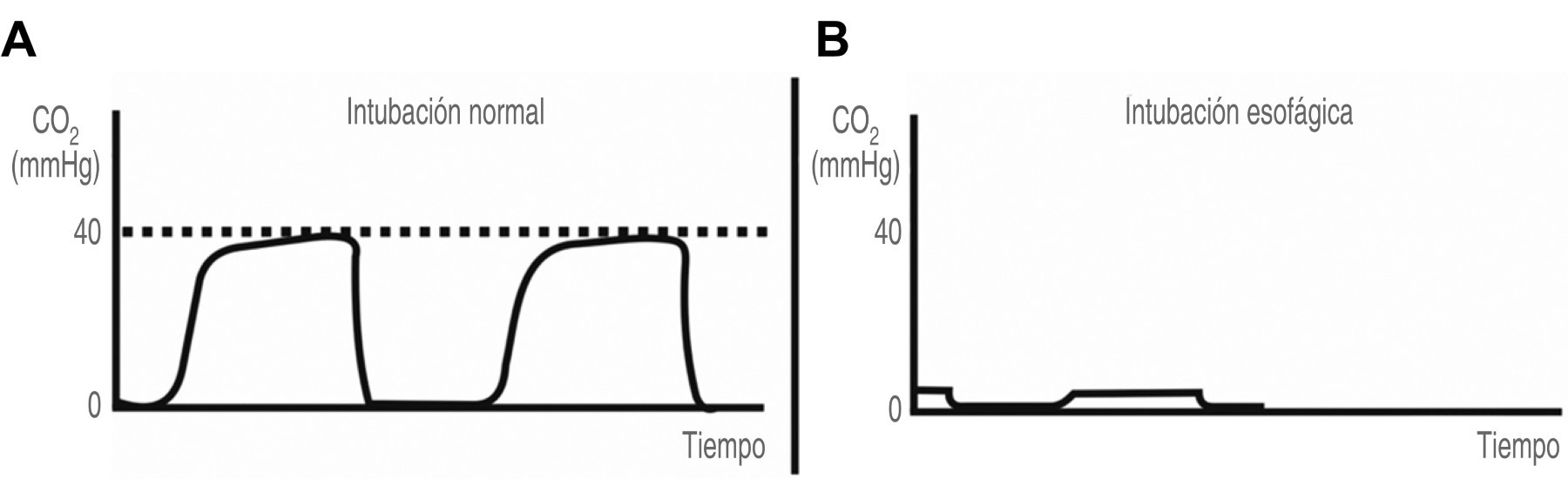

Actualmente, los profesionales sanitarios pueden emplear la capnografía tras intubar a un paciente para confirmar la colocación correcta del TET, monitorizar la calidad de la reanimación cardiopulmonar (RCP) y controlar la ventilación durante la asistencia al paciente con sospecha de hipertensión intracraneal (HIC) situaciones de atención prioritaria en el paciente con trauma. De las tres, la indicación más relevante y con mayor evidencia científica es la confirmación de la correcta colocación del TET. La intubación esofágica no reconocida es una complicación potencialmente fatal si no se solventa rápidamente. En nuestro medio, su incidencia se estima en torno al 15%⁽⁶⁾. Diferentes estudios publicados en los últimos años concluyen que los métodos clínicos empleados para la confirmación de la posición del TET (auscultación pulmonar y en el estómago, movimientos torácicos, vapor en el tubo, etcétera) deben complementarse con un método objetivo, como es la capnografía, para reducir la incidencia de intubaciones esofágicas⁽⁶⁾ (Figura 1).

CAPNOGRAFíA DURANTE RCP: INTUBACIóN OROTRAQUEAL O EMPLEO DE DISPOSITIVO DE BARRERA

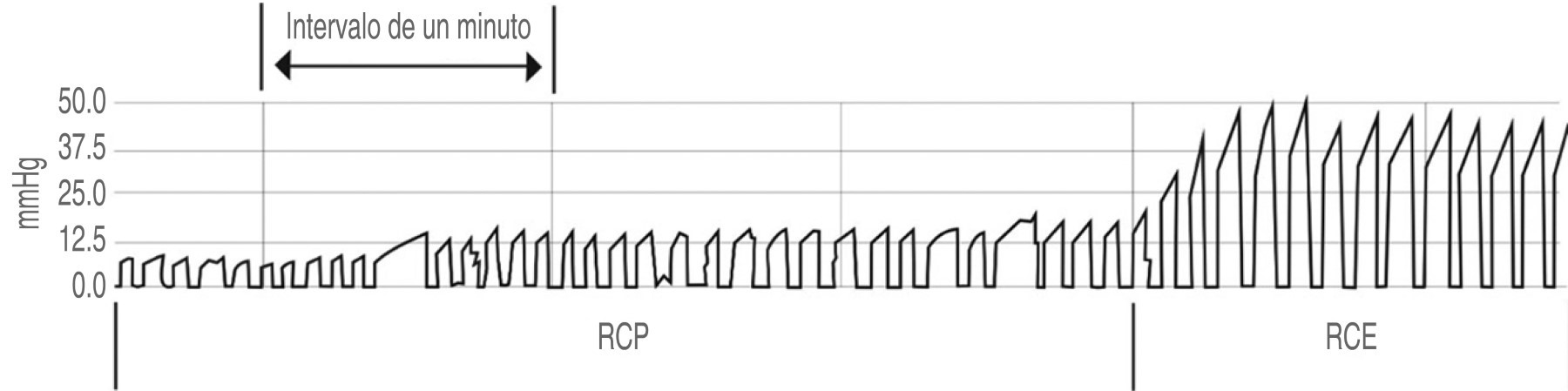

Las sociedades científicas han recomendado la capnografía durante las maniobras de RCP para una correcta monitorización de la intubación orotraqueal con la finalidad de generar una RCP de alta calidad, y para la detección temprana del retorno a la circulación espontánea (RCE)⁽⁷⁾ (Figura 2). En la validez de este parámetro, como indicador predictivo y pronóstico del resultado de un paro cardíaco, se ha correlacionando la baja probabilidad de supervivencia de los pacientes recién intubados con aquellos que muestran valores < 10 mmHg o el mismo nivel después de 20 minutos de reanimación⁽⁸⁾.

En las últimas recomendaciones del Consejo Europeo de Reanimación, aumentó la importancia de la capnografía en el monitoreo fisiológico durante el paro cardíaco. Los autores indicaron la posibilidad de utilizar este parámetro junto con sistemas de ventilación (dispositivos de vía aérea supraglótica o BVM) para pacientes con paro cardíaco⁽⁸⁾.

CAPNOGRAFíA DURANTE RCP CON DISPOSITIVO DE BARRERA

A pesar de tener bajo nivel de evidencia en adultos y evidencia moderada en recién nacidos, de acuerdo con los niveles de evidencia del USPSTF (United States Preventive Services Task Force) y los resultados de las hojas de lectura crítica registradas conforme la reciente revisión sistemática del 2019⁽⁹⁾, se sugiere que la capnografía con ventilación con dispositivo de barrea es factible y parece tener el potencial de confiabilidad para dirigir la calidad de RCP tanto en adultos como en neonatos⁽⁹⁾.

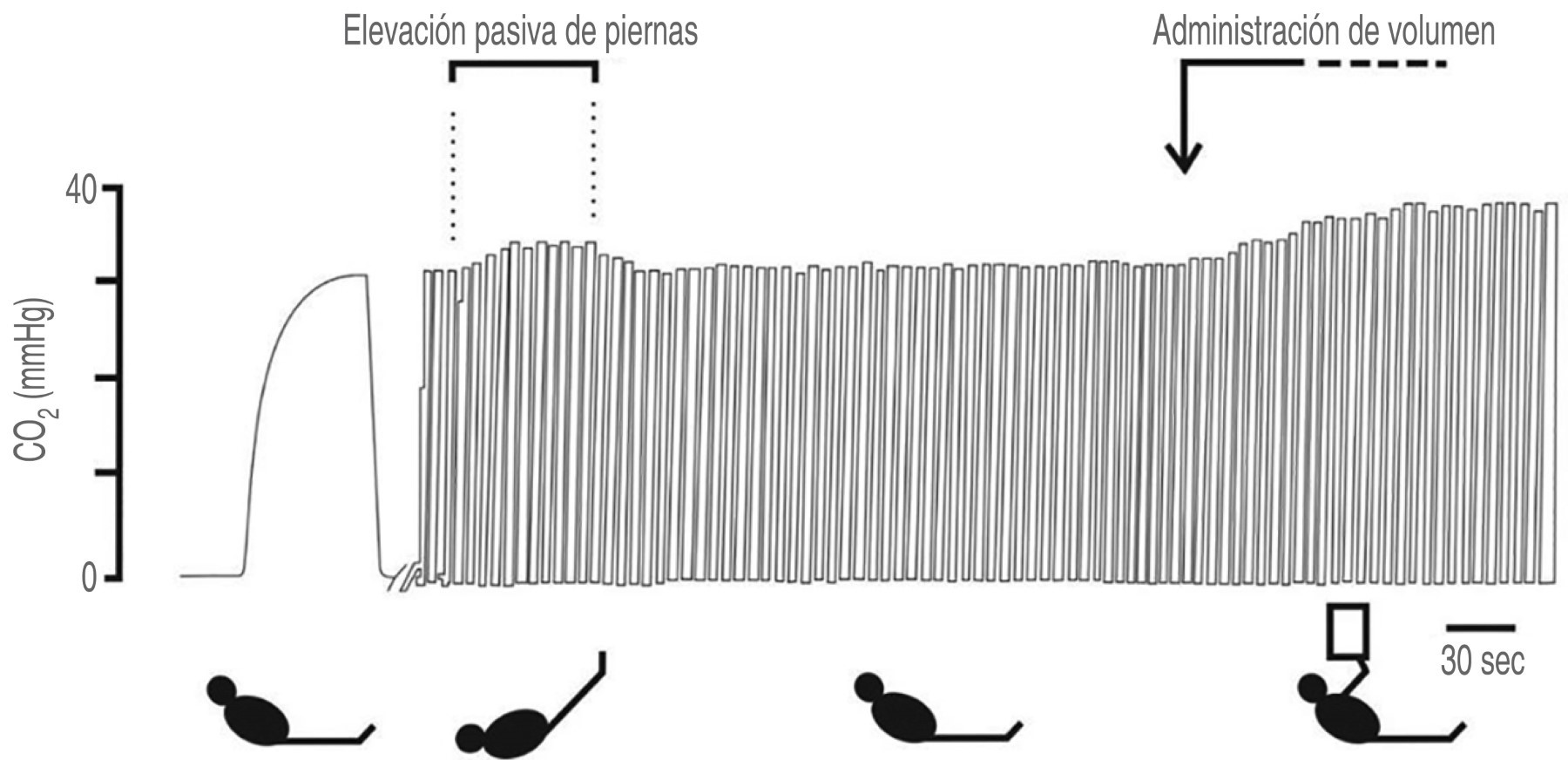

ELEVACIóN PASIVA DE PIERNAS CON PRESIóN EXHALATORIA DE DIóXIDO DE CARBONO (EPP-ETCO₂)

Es una prueba que predice si el GC aumentará con expansión de volumen. Al transferir un volumen de 300 mL de sangre venosa aproximadamente desde la parte inferior del cuerpo hacia el corazón derecho. El CO₂ espirado o espiratorio final se determina principalmente por el flujo sanguíneo pulmonar (subrogado del GC), la producción metabólica del CO₂ (VCO₂) y la ventilación, por lo que la ETCO₂ varia directamente con VO₂ y el GC e inversamente proporcional con la ventilación alveolar. Por lo tanto, durante la maniobra de levantamiento pasivo de piernas la tasa metabólica sistémica permanece constante, los cambios en ETCO₂ deberían reflejar predominantemente las variaciones en el flujo sanguíneo pulmonar y, por tanto, indirectamente, los cambios en el gasto cardíaco⁽¹⁰⁾. Toupin y colaboradores⁽¹¹⁾ realizaron un estudio prospectivo y observacional, que incluyó a 90 pacientes con uso de ventilación mecánica, en los cuales se implementó maniobra de elevación pasiva de piernas, donde definieron a un paciente respondedor a líquidos como aquel con un aumento del 15% del GC. La respuesta a líquidos se asoció con una variación de ETCO₂ (?ETCO₂) de ≥ 2 mmHg durante el levantamiento pasivo de piernas (odds ratio [OR] 7.3, intervalo de confianza de 95% [IC95%] 2.7-20.2, p ≤ 0.01), con sensibilidad de 75%, valor predictivo positivo de 54% y valor predictivo negativo de 86%. El área bajo la curva ROC para el incremento del gasto cardíaco y ETCO₂ tras la maniobra de elevación pasiva de piernas (0.97 ± 0.03, IC95% 0.85-0.99; y 0.94 ± 0.04, IC95% 0.82-0.99). Un aumento > 5% en ETCO₂ o ≥ 12% en el gasto cardíaco durante la elevación pasiva de piernas predijo la capacidad de respuesta a fluidos con una sensibilidad del 90.5% (IC95% 69.9-98.8) y 95.2% (IC95% 76.2-99.9), respectivamente, y una especificidad de 93.7% (IC95% 69.8-99.8)^(11-14) (Figura 3).

MONITOREO HEMODINáMICO NO INVASIVO EN ANESTESIA DE TRAUMA: CAPNOMETRíA Y CAPNOGRAFíA

El término capnometría se utiliza para definir los valores máximo y mínimo de la concentración de dióxido de carbono (CO₂) durante un ciclo respiratorio, mientras que el término capnografía se refiere al registro gráfico de la eliminación de CO₂ espirado en un ciclo respiratorio. La capnometría y la capnografía son una medida del metabolismo celular que en anestesia nos permite⁽¹⁵⁾ (Figura 4):

• 1. Evaluar la ventilación/perfusión pulmonar pues representa un índice cualitativo y cuantitativo de la ventilación y perfusión alveolar.
• 2. La observación de los cambios en el valor del CO₂ y en la morfología del capnograma es útil en la detección de alteraciones en el gasto cardíaco.

APLICACIONES CLíNICAS DEL FUTURO DE LA CAPNOGRAFíA

Por otro lado, como monitor de perfusión (complementando de forma continua a la tensión arterial) se emplea la capnografía en estados de choque, una situación cada vez más prioritaria en el paciente con trauma, donde pueden observarse caídas del ETCO₂ en caso de hipovolemias súbitas (rotura de aneurisma de aorta, rotura esplénica, etcétera) o al producirse un tromboembolismo pulmonar^(15,16).

CAPNOTRACKING

En 2006, Peyton y colaboradores publicaron un estudio con un modelo bovino de inestabilidad hemodinámica, en el que examinaron la relación entre los cambios en el gasto cardíaco y las fluctuaciones en la eliminación de CO₂⁽¹⁷⁾. Peyton, en 2008, procedió a un estudio clínico en el Hospital Austin en Melbourne, Australia, en 24 pacientes sometidos a cirugía cardíaca utilizando una modificación del método original de Gedeon y asociados^(18-21).

Esto fue seguido por un estudio clínico más grande en un solo centro de fase 2 publicado en 2012 denominado "capnotracking" que proporcionó una medición continua del gasto cardíaco⁽²²⁾. El método consistió en una "maniobra de calibración" que incluía cambios periódicos automáticos en la frecuencia del ventilador, similares a los probados en su estudio de 2008, a partir de una ecuación para la obtención del flujo sanguíneo pulmonar, y repetir cada 30 minutos. En los períodos intermedios, la monitorización del gasto cardíaco, respiración tras respiración, se obtuvo mediante una "ecuación de continuidad" que relacionó los cambios en la eliminación de CO₂ medidos con cada respiración con los cambios en el flujo sanguíneo pulmonar, y que fue congruente con estudios experimentales en animales y teóricos publicados previamente por Breen & Isserles^(23-25) (Figura 5).

El método se probó con éxito en 77 pacientes sometidos a cirugía cardíaca y trasplante hepático, que abarcan estados circulatorios hipodinámicos, lo que proporciona una prueba exigente de la linealidad y confiabilidad del método en un amplio rango de valores de gasto cardíaco. El porcentaje de error del método respecto de termodilución fue de ± 44.2%, similar a otras técnicas mínimamente invasivas más engorrosas⁽²⁶⁾.

CAPNODINAMIA

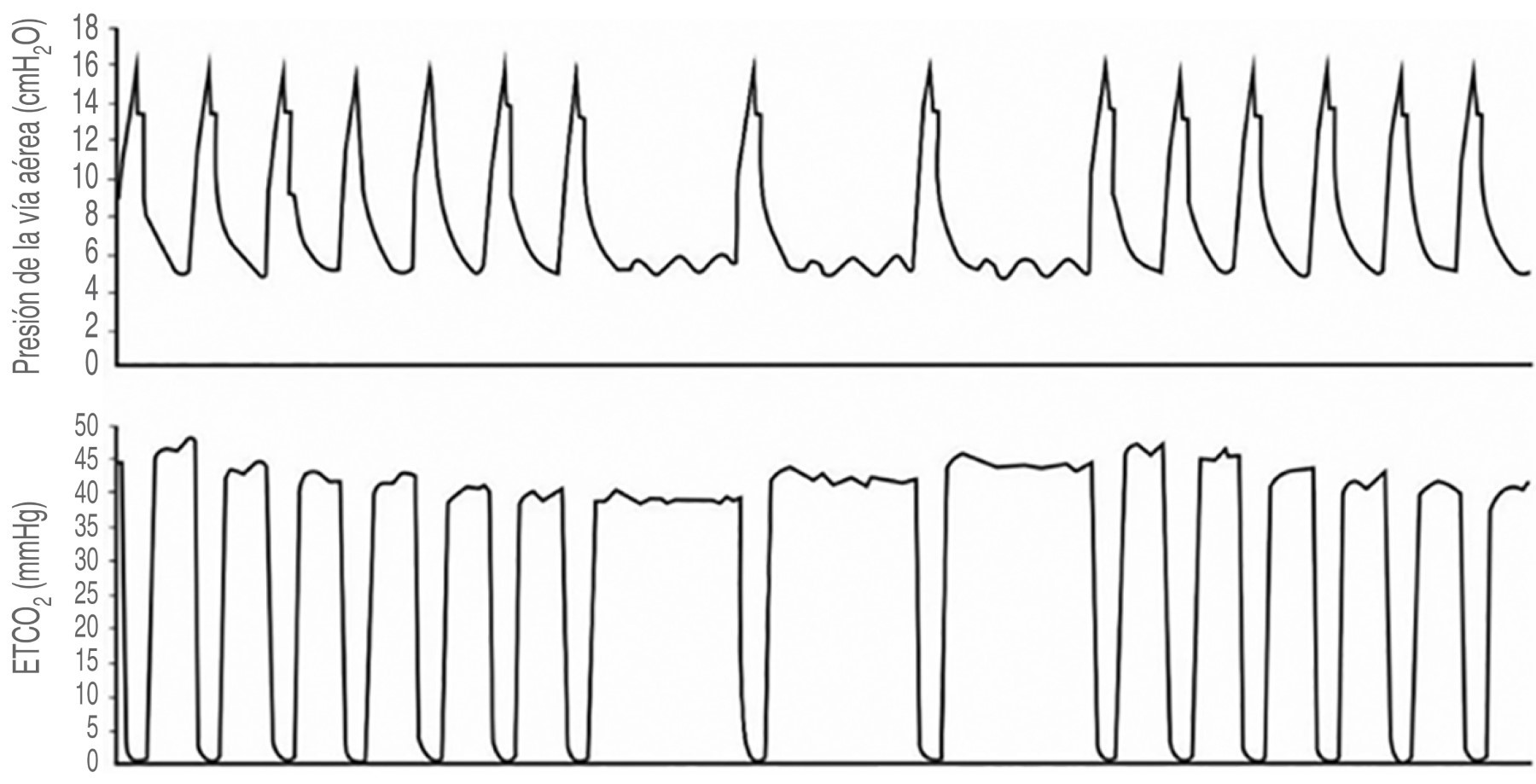

En Suecia, un grupo patrocinado por Maquet Critical Care AB en colaboración con el Hospital Karolinska de Estocolmo, desarrolló un sistema basado en las fluctuaciones en la ventilación alveolar mediante un cambio automático en el promedio de las mismas y una proporción frente a la capacidad inspiratoria similar a la que originalmente probó Gedeon y colaboradores. que llamaron capnodynamics⁽²⁷⁾.

Este patrón de respiración cíclica proporciona múltiples entradas en la ecuación de diferencial de Fick, siendo necesario un ajuste de la ecuación con la finalidad de mantener un flujo sanguíneo pulmonar efectivo (EPBF) con cada nueva respiración⁽²⁷⁾. Las matemáticas del método corregirán continuamente las fuentes de error que surjan entre las presiones parciales de CO₂ al final de la espiración y la presión parcial de CO₂ arterial medidas. Ésta es una fuente teórica de error en capnotracking, donde los cambios en el volumen pulmonar efectivo tenderán a aumentar conforme los cambios en la perfusión pulmonar.

Por lo tanto, el hecho de calcular el volumen pulmonar efectivo para CO₂ continuamente, puede tener beneficios adicionales para el manejo respiratorio en cuidados críticos⁽²⁷⁾ (Figura 6).

La fidelidad del método capnodinámico en las pruebas preclínicas extenuantes plantea la cuestión de por qué los cambios en CvCO₂ (contenido venoso de CO₂) inducidos por cambios en la frecuencia ventilatoria y la eliminación de CO₂ no invalidan la medición, en la forma esperada por primera vez por Gedeon y asumida en realizaciones posteriores por el método de Fick^(28,29).

La solución está en la respuesta real de Cvco₂ en presencia de fluctuaciones cíclicas continuas en la ventilación alveolar⁽³⁰⁾. Claramente, cuando la ventilación aumenta o disminuye durante un período de tiempo sostenido, la eliminación de CO₂ aumentará o disminuirá en respuesta hasta que se logre un nuevo estado de equilibrio con una presión parcial de CO₂ venosa alveolar y mixta que sea más baja o más alta, respectivamente. Sin embargo, cuando la periodicidad del cambio es óptima, las fluctuaciones cíclicas generadas en la presión parcial de CO₂ alveolar no se reflejan en tiempo real por el cambio en Cvco₂, debido a las diferentes constantes de tiempo circulatorio de los diversos lechos que contribuyen a la mezcla flujo sanguíneo venoso⁽²⁷⁾.

Las fluctuaciones en la presión parcial del CO₂ venoso dentro de cada compartimento del cuerpo se eliminan en gran medida cuando se combinan para formar sangre venosa mixta. La periodicidad de los cambios ventilatorios en la mitad de un minuto aproximadamente pareciera lograr esto satisfactoriamente⁽²⁷⁾.

En retrospectiva, la inteligente idea de Gedeon para la medición del gasto cardíaco estaba muy adelantada a su tiempo, se requirió esperar la infraestructura de monitoreo y suministro de anestesia que estaba disponible habitualmente en la sala de operaciones para ponerse al día y proporcionar los medios para su plena explotación.

Además, la solución al problema del cambio de Cvco₂ que parecía limitar la confiabilidad del método de Fick ha estado "escondiéndose a simple vista" todo el tiempo. Como tal, se tiene el optimismo de que ésta es una idea a la que finalmente llegó el momento de darle la oportunidad de explotarse, y de que será capaz de ofrecer un monitoreo continuo y confiable del gasto cardíaco, con una facilidad y accesibilidad que anteriormente no se podían lograr con otras técnicas.

Esto mejorará dramáticamente la monitorización hemodinámica avanzada en anestesia y cuidados críticos, y permitirá que futuros ensayos clínicos grandes exploren el potencial de esto para brindar mejoras en resultados importantes para el paciente.

CONCLUSIóN

El avance tecnológico en el monitoreo hemodinámico ha sido exponencial, la medición del gasto cardíaco y sus variables hemodinámicas son fundamentales actualmente para el manejo del paciente crítico, formando parte imprescindible la medición del ETCO₂, desde el período de intubación hasta la capnodinamia y capnorrastreo. Este enfoque nos garantiza una evaluación de mayor efectividad. Se necesitan más estudios para poder definir el nivel de evidencia que ofrece la capnodinamia y el capnorrastreo en los distintos escenarios clínicos.
